Držák chlazení AS250 inox – ROZPRACOVÁNO
Nerezový nástěnný držák pro chlazení AS250

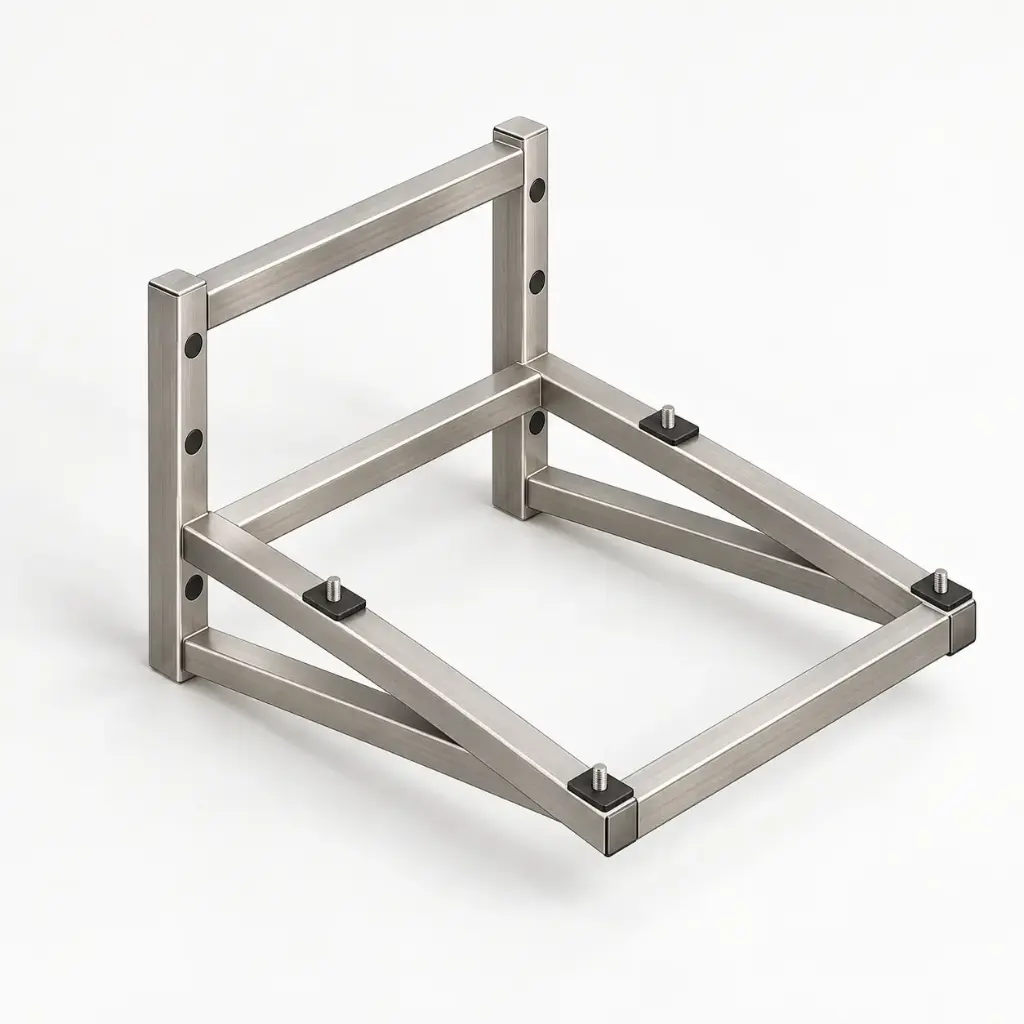

Uvolněte místo na podlaze a začleňte chlazení do sestavy Fermentu. Držák tvoří svařený rám z nerezových profilů40×40×2mm, dvě spodní vzpěry a horní spoj stojin. Čtyři EPDM podložky oddělují chlazení od rámu.
Držák pro nástěnné osazení chlazení AS250 v sestavách Ferment. Nerezový rám s podporami zespodu a přístupem ke čtyřem montážním místům M8. Chlazení není součástí dodávky držáku.
Materiál rámu: nerez EN1.4301 / AISI304
Profily:40×40×2mm
Šířka rámu:560mm
Délka ramen:845mm
Délka stojin:540mm
Montážní rastr:520×545mm, krátké drážky9×14mm
Uchycení chlazení:4×M8, podložky EPDM40×60×3mm
Kotvení: 3 místa na každé stojině, celkem 6. Rozteč mezi stojinami 520 mm; svislé rozteče 190 a 130 mm. Otvory v držáku Ø11 mm; průměr a hloubka vrtání do zdi podle zvolené kotvy a zdiva. Kotevní systém není součástí dodávky.
Nosnost není stanovena tímto katalogovým popisem. Skutečnou délku závituM8 a podmínky osazení ověřit před montáží.
